Начальные значения
p
ap 3.58 mm
nap 16
vc 125 m/min
m
ap 3.58 mm
nap 16
vc 110 m/min
n
ap 3.58 mm
nap 16
vc 280 m/min

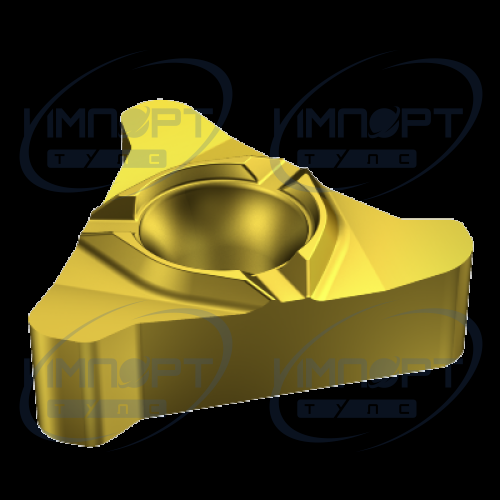

Данные о продукции
| CoroPak (RELEASEPACK) | 08.1 |
| Release date (ValFrom20) | 2008-02-25 |
| Диаметр вписанной окружности (IC) | 12,7 mm |
| Диаметр отверстия под винт (D1) | 5,7 mm |
| Длина профиля ex (PDX) | 2,4 mm |
| Длина профиля ey (PDY) | 0,786 mm |
| Длина эффективной режущей кромки (CF) | 1,94 mm |
| Исполнение (HAND) | L |
| Класс точности резьбы (TCTR) | IT 7 |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,012 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD TiN |
| Профиль резьбы (THFT) | TP30 |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroThread 266/254 -external size 22L |
| Разность высоты резьбы (HB) | 3,62 mm |
| Сплав (GRADE) | 1020 |
| Стандартное численное обозначение (STDNO1) | ISO 2901-2904 |
| Стандартное численное обозначение (STDNO2) | DIN 103-1977 |
| Теоретическая высота резьбы (HA) | 7,2 mm |
| Тип крепления пластины (IFS) | 8 |
| Тип профиля резьбы (TPT) | F |
| Тип резьбы (TTP) | EXT |
| Толщина пластины (S) | 5,563 mm |
| Число зубьев (NT) | 1 |
| Число режущих кромок (CEDC) | 3 |
| Шаг резьбы (TP) | 6 mm |
