Начальные значения
p
ap 1 mm(0.06-3)
fn 0.06 mm/r(0.01-0.14)
vc 235 m/min(1800-115)
m
ap 1 mm(0.06-3)
fn 0.06 mm/r(0.01-0.14)
vc 210 m/min(225-210)
s
ap 0.5 mm(0.03-1.5)
fn 0.03 mm/r(0.01-0.07)
vc 35 m/min(35-30)
n
ap 1 mm(0.06-3)
fn 0.06 mm/r(0.01-0.14)
vc 660 m/min(830-85)

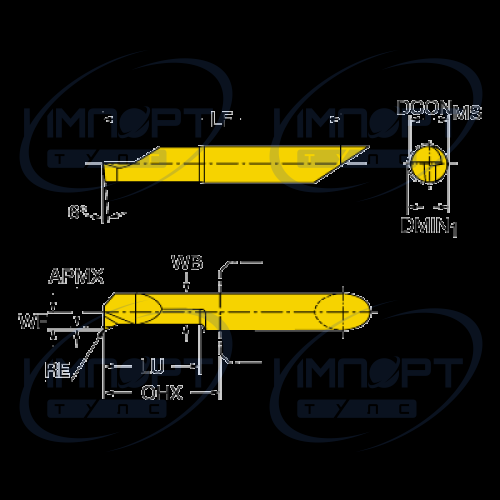

Данные о продукции
| CoroPak (RELEASEPACK) | 04.1 |
| Max вылет (OHX) | 13 mm |
| Max глубина резания (APMX) | 0,5 mm |
| Max угол врезания (RMPX) | 17 deg |
| Min диаметр отверстия (DMIN1) | 5,2 mm |
| Release date (ValFrom20) | 2004-01-26 |
| Главный угол в плане (KAPR) | 90 deg |
| Главный угол в плане (дюйм.) (PSIR) | 0 deg |
| Диаметр соединения (DCON) | 5 mm |
| Интерфейс со стороны станка (ADINTMS) | CoroTurn XS -metric: 5 |
| Исполнение (HAND) | L |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,011 kg |
| Материал корпуса (BMC) | Carbide |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD TiAlN+TiN |
| Рабочая длина (LU) | 10 mm |
| Радиус при вершине (RE) | 0,2 mm |
| Сплав (GRADE) | 1025 |
| Тип подвода СОЖ к зоне резания (CXSC) | 0: no coolant exit |
| Тип подвода СОЖ к инструменту (CNSC) | 0: without coolant |
| Функциональная высота (HF) | 0 mm |
| Функциональная длина (LF) | 32,25 mm |
| Функциональная ширина (WF) | 2,45 mm |
| Ширина корпуса (WB) | 4,2 mm |
