Начальные значения
k
fz 0.17 mm(0.1-0.3)
vc 185 m/min(210-140)
p
fz 0.17 mm(0.1-0.3)
vc 240 m/min(275-185)
h
fz 0.17 mm(0.1-0.3)
vc 35 m/min(40-25)

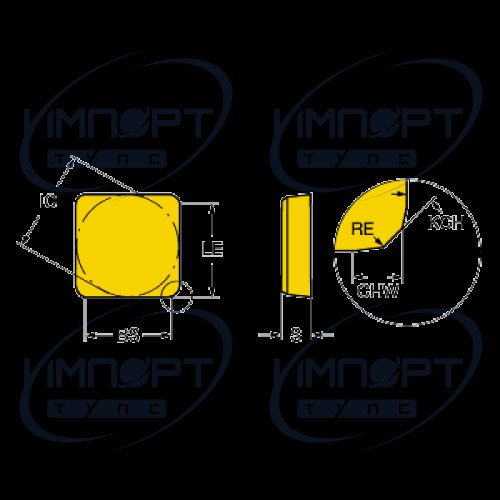

Данные о продукции
| CoroPak (RELEASEPACK) | 96.3 |
| Max глубина резания (APMX) | 8 mm |
| Release date (ValFrom20) | 1996-06-17 |
| Главный передний угол пластины (GAN) | 8 deg |
| Диаметр вписанной окружности (IC) | 12,7 mm |
| Длина кромки Wiper (BS) | 0,7 mm |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,01 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCN+Al2O3 |
| Радиус при вершине (RE) | 0,5 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | SB1204ZZ |
| Сплав (GRADE) | 3040 |
| Тип крепления пластины (IFS) | 1 |
| Тип операции (CTPT) | Light |
| Толщина пластины (S) | 4,762 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 90 deg |
| Фаска при вершине (KCH) | 45 deg |
| Форма пластины (SC) | S |
| Число режущих кромок (CEDC) | 4 |
| Ширина фаски при вершине (CHW) | 0,56 mm |
| Эффективная длина режущей кромки (LE) | 8 mm |
